Требования к маркировке, знакам и столбикам кабельных линий: нормы, ответственность и правила установки

Маркировка кабельных линий — это обязательный комплекс инженерно-технических мер, направленных на обеспечение безопасности людей, сохранность энергетической инфраструктуры и предотвращение случайного повреждения кабелей при проведении земляных, строительных или сельскохозяйственных работ. Правильное обозначение трассы регламентируется строгими государственными нормами и правилами технической эксплуатации

1. Какие знаки и столбики должны обозначать кабельные линии

В зависимости от места прокладки (населенный пункт или незастроенная местность) применяются различные виды маркировки:

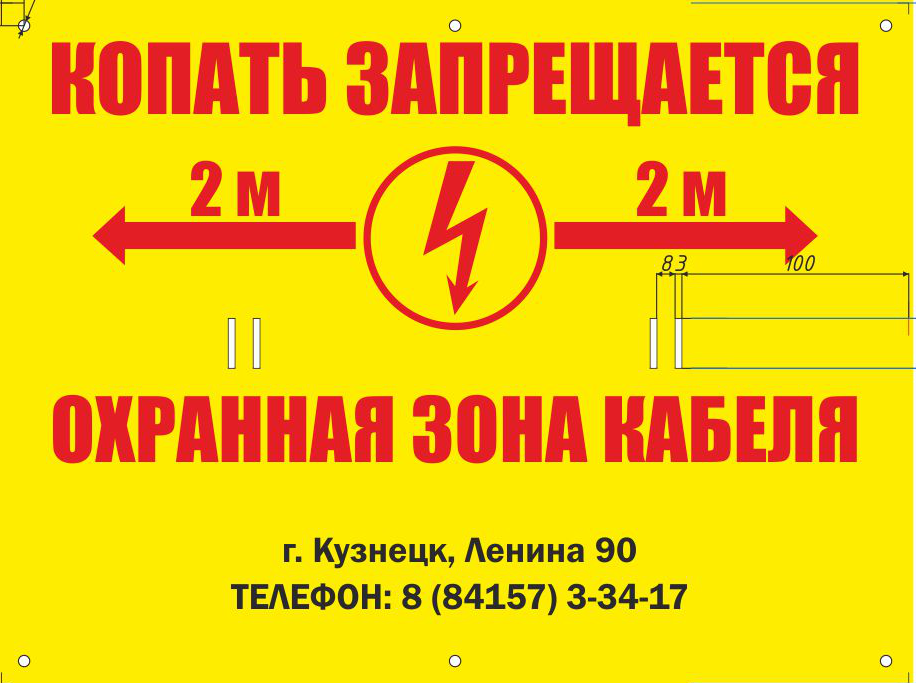

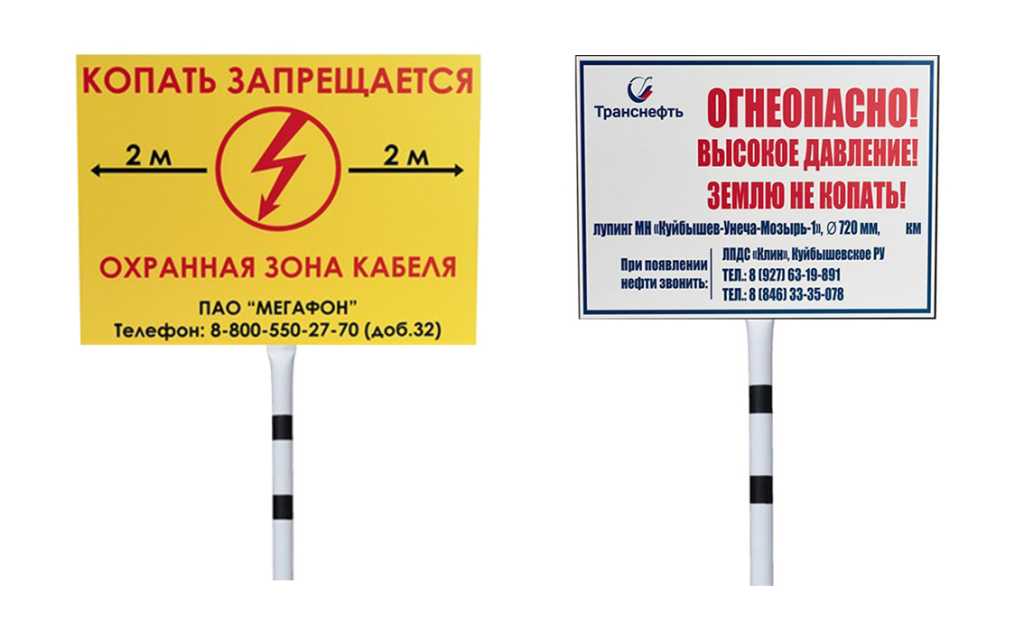

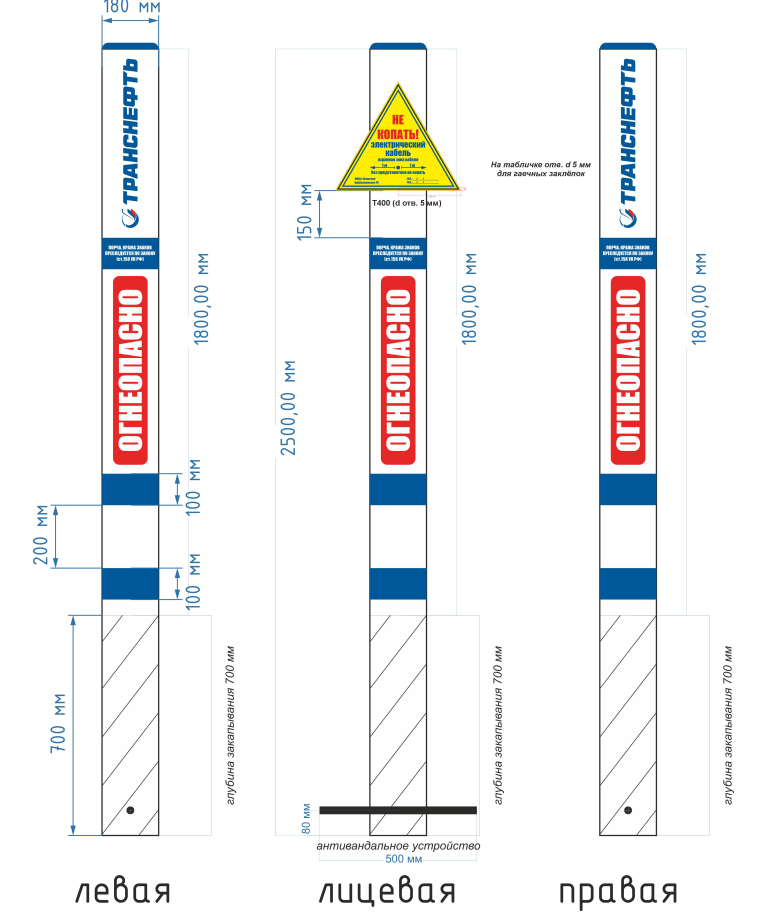

• Опознавательные столбики (пикеты): Изготавливаются из железобетона, прочного пластика или металла. Устанавливаются непосредственно над осью трассы подземного кабеля.

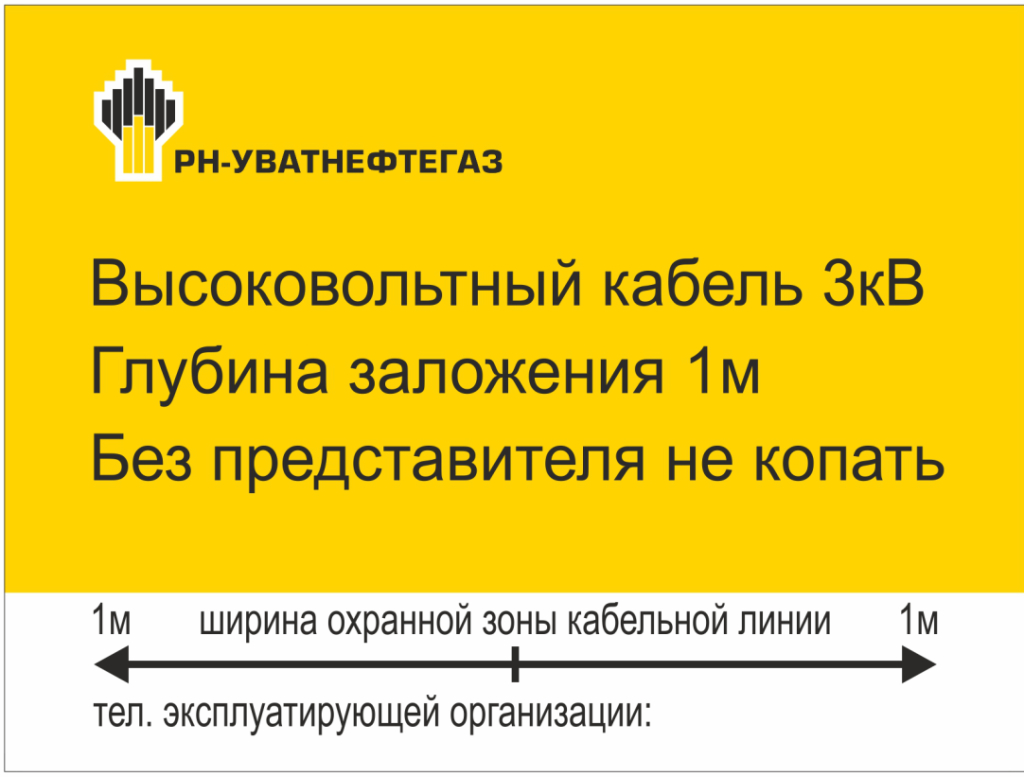

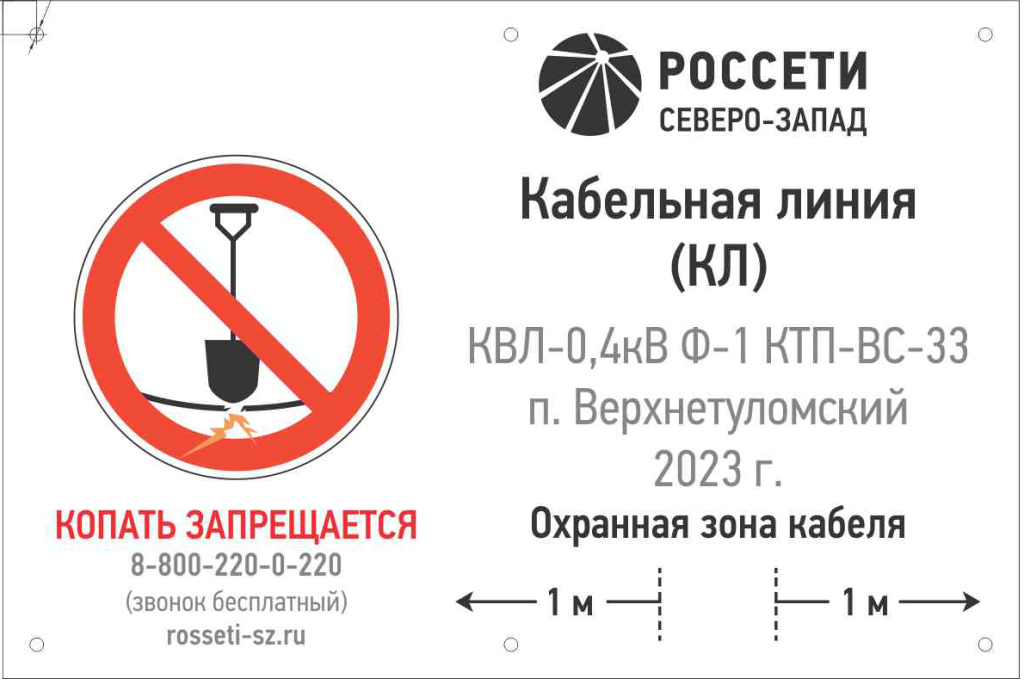

• Предупредительные аншлаги и таблички: Размещаются в населенных пунктах на стенах зданий, заборах, опорах или специальных конструкциях вблизи трассы.
• Маркировочные бирки: Все кабельные муфты и открыто проложенные кабели снабжаются стойкими к воздействию окружающей среды бирками с указанием марки, напряжения, сечения и номера или наименования линии.

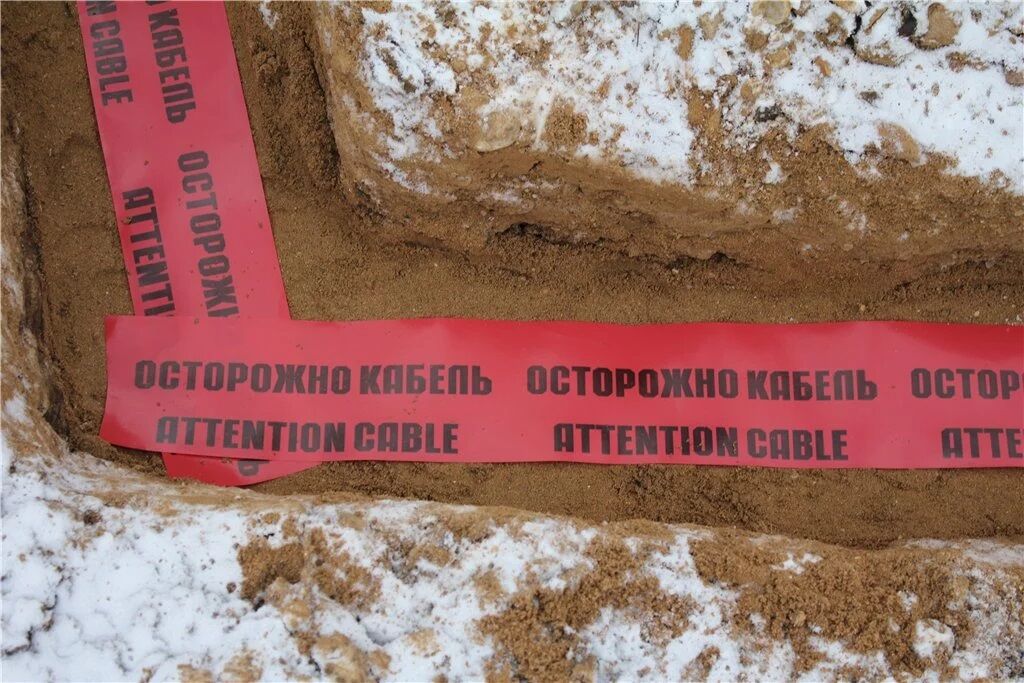

• Сигнальная лента: Укладывается в траншее на высоте 25–30 см над кабелем как дополнительный визуальный барьер, предупреждающий рабочих о приближении к кабельной линии при раскопках.

.

2. Требования к установке и размещению (ПУЭ, ПТЭЭП, СП)

Основные требования изложены в Правилах устройства электроустановок (ПУЭ), Правилах технической эксплуатации электроустановок потребителей (ПТЭЭП) и отраслевых стандартах:

• В незастроенной местности: На трассе кабельной линии в земле должны быть установлены опознавательные знаки. В местах поворота трассы, а также на прямых участках знаки устанавливаются не реже чем через каждые 500 метров.
• В населенных пунктах: Маркировка выполняется с помощью аншлагов или табличек, которые размещаются на видимых местах (стены зданий, заборы, опоры) в характерных точках трассы.
• В местах пересечений и поворотов: Столбики или аншлаги устанавливаются в каждой точке изменения траектории трассы, а также в местах пересечения с другими подземными коммуникациями и вблизи кабельных муфт.
• Информационное наполнение знака: На табличке или столбике должна быть четко видна информация: предупреждающий знак об опасности поражения электрическим током, ширина охранной зоны, напряжение линии и контактный телефон владельца (балансодержателя).
• Высота установки: Знаки на опорах или отдельных столбиках размещаются на высоте не менее 1,5–2 метров от поверхности земли для обеспечения их хорошей видимости и защиты от вандализма или снежного покрова.

3. Особенности прокладки и пересечения кабельных линий с другими объектами

При прокладке подземных кабельных линий критически важно соблюдение нормативных расстояний при пересечении с другими инженерными коммуникациями и объектами инфраструктуры:

• Пересечение кабельных линий между собой: При пересечении силовых кабелей расстояние между ними по вертикали должно составлять не менее 0,5 м. Допускается уменьшение этого расстояния до 0,25 м при условии защиты кабелей от механических повреждений (например, путем прокладки в бетонных плитах или трубах) на участке пересечения и не менее чем по 1 м в каждую сторону от него. В точках пересечения в обязательном порядке закладываются резервные блоки или трубы на случай будущего ремонта или расширения сети.
• Пересечение с трубопроводами и тепловыми сетями: Расстояние между кабелем и трубопроводами (водопровод, канализация, газопровод) должно быть не менее 0,5 м. При пересечении с теплотрассами минимальное расстояние также составляет 0,5 м, при этом теплотрасса должна быть надежно изолирована, чтобы температура почвы в зоне прокладки кабеля не превышала допустимых значений. Если выдержать нормативное расстояние невозможно, кабель на участке пересечения (плюс не менее чем по 2 м в каждую сторону) прокладывается в защитных трубах, что допускает сокращение дистанции до 0,25 м.
• Пересечение с автомобильными дорогами и железнодорожными путями: При прокладке кабеля под дорогами или путями обязательно применение защитных труб (стальных, асбестоцементных или из полиэтилена низкого давления), концы которых должны выводиться за пределы полотна или откоса выемки не менее чем на 1–2 м. Прокладка новых трасс в таких условиях часто осуществляется методом горизонтально-направленного бурения (ГНБ), что позволяет выполнить работы без нарушения целостности дорожного покрытия и движения транспорта.

4. Кто несет ответственность за установку и обслуживание знаков

Ответственность за наличие, правильность установки и поддержание в исправном состоянии маркировочных знаков и столбиков несет собственник или законный владелец (балансодержатель) объекта электросетевого хозяйства (например, сетевая организация или предприятие-потребитель, на чьем балансе находится кабельная линия).

Это прямо следует из пункта 7 Правил, утвержденных Постановлением Правительства РФ от 24.02.2009 № 160 «О порядке установления охранных зон объектов электросетевого хозяйства...». Согласно документу, охранные зоны подлежат обязательной маркировке путем установки предупреждающих знаков именно за счет сетевых организаций. На знаках должна содержаться информация о размере охранной зоны, наименование сетевой организации и указание на необходимость соблюдения установленных ограничений.

Кроме того, Правила технической эксплуатации (Приказ Минэнерго РФ от 12.08.2022 № 811) обязывают эксплуатирующую организацию иметь актуальную исполнительную документацию (чертежи подземных кабельных трасс, кабельные журналы), регулярно проводить осмотры трасс и своевременно восстанавливать поврежденные или утраченные опознавательные знаки.

5. Ответственность за отсутствие маркировки и повреждение кабельных линий

Отсутствие или ненадлежащее состояние маркировочных знаков не освобождает от ответственности ни одну из сторон. Нормативная база четко разграничивает зоны ответственности:

Для владельца сети (балансодержателя):
Неисполнение обязанности по маркировке охранных зон, а также нарушение требований ПТЭЭП в части эксплуатации электроустановок, влечет административную ответственность по статье 9.11 КоАП РФ («Нарушение правил пользования топливом и энергией, правил устройства, эксплуатации электроустановок»). Санкции предусматривают наложение штрафа: на граждан – от 1 000 до 2 000 рублей, на должностных лиц – от 2 000 до 4 000 рублей, на юридических лиц – от 20 000 до 40 000 рублей, либо административное приостановление деятельности на срок до 90 суток. Надзорные органы (Ростехнадзор) также вправе выдать обязательное для исполнения предписание об устранении нарушений в установленный срок.

Для сторонних лиц (строителей, подрядчиков, землевладельцев):
Проведение земляных или строительных работ в охранной зоне без письменного согласования с владельцем сети и последующее повреждение кабеля квалифицируется как правонарушение в области энергетики. В зависимости от характеристик сети применяются следующие статьи КоАП РФ:

• Статья 9.7 КоАП РФ («Повреждение электрических сетей»):
  • Для сетей напряжением до 1000 вольт: штраф для граждан – от 1 000 до 1 500 рублей, для должностных лиц – от 2 000 до 3 000 рублей, для юридических лиц – от 20 000 до 30 000 рублей.
  • Для сетей напряжением свыше 1000 вольт: штраф для граждан – от 1 000 до 2 000 рублей, для должностных лиц – от 3 000 до 4 000 рублей, для юридических лиц – от 30 000 до 40 000 рублей.
• Статья 9.8 КоАП РФ («Нарушение правил охраны электрических сетей напряжением свыше 1000 вольт»): применяется, если действия могли вызвать или вызвали перерыв в электроснабжении. Штраф для юридических лиц составляет от 10 000 до 20 000 рублей.

Гражданско-правовая и процессуальная ответственность:
Помимо административных штрафов, виновная сторона несет полную материальную ответственность. В соответствии со статьями 15 и 1064 Гражданского кодекса РФ, лицо, причинившее вред имуществу, обязано возместить причиненный ущерб в полном объеме. Это включает в себя стоимость восстановительного ремонта кабельной линии, затраты на аварийно-восстановительные работы и упущенную выгоду сетевой организации. Срок давности привлечения к административной ответственности по данным составам правонарушений составляет от 2 до 3 месяцев с момента их совершения (статья 4.5 КоАП РФ).

Правильная маркировка кабельных линий столбиками и знаками, а также строгое соблюдение нормативов при их пересечении с другими коммуникациями — это не бюрократическая формальность, а критически важный элемент промышленной, экологической и пожарной безопасности. Наличие четких опознавательных знаков и защитных конструкций предотвращает аварийные ситуации, спасает жизни людей и сохраняет бесперебойность энергоснабжения.
Сетевым организациям и владельцам электроустановок необходимо регулярно проводить ревизию трасс, особенно после зимнего периода, паводков или масштабных земляных работ вблизи охранных зон. Своевременное обновление и восстановление опознавательных знаков, а также контроль за соблюдением охранных зон в строгом соответствии с требованиями ПУЭ, ПТЭЭП и правительственных постановлений, являются неотъемлемой частью профессиональной и ответственной эксплуатации объектов электросетевого хозяйства.
